Гибкий радиопоглощающий нетканый материал на основе модифицированных волокон фторопласта Ф-4.

В современном мире, насыщенном радиочастотными сигналами — от мобильной связи и спутниковой навигации до радаров и систем радиоэлектронной борьбы — управление электромагнитным излучением стало критически важной задачей.

Радиопоглощающие материалы (РАМ) позволяют не только снизить радиолокационную заметность техники, обеспечивая скрытность в военных и оборонных приложениях, но и подавлять паразитные отражения и помехи в телекоммуникациях, авиации, космосе и даже медицине.

В настоящее время имеются целый ряд задач, которые требуют от РАМ не просто эффективности по диэлектрической проницаемости и тангенсу потерь, но и лёгкости, гибкости, термо- и химостойкости, а также возможности интеграции в сложные конструкции. Всеми этими достоинствами обладают полимеры на основе фторопласта. Именно поэтому разработка новых волокнистых и нетканых радиопоглощающих фторопластовых композитов, сочетающих нанотехнологии и традиционные полимеры, выходит на передний край научно-технического прогресса — обеспечивая защиту от излучения.

Почему именно волокна и нетканые материалы из фторопласта?

• Выдающиеся характеристики: волокон из фторопласта по диэлектрической проницаемости и тангенсу угла диэлектрических потерь.
• Гибкость и формоустойчивость: можно обтягивать сложные поверхности (фюзеляжи, антенны, корпуса БПЛА).
• Легкость масштабирования: от лабораторных образцов до промышленного производства по новой твердофазной технологии.
• Низкая плотность: нетканый материал на основе этих волокон имеет плотность 0,4–1,0 г/см³ и выше, что в 2–5 раз легче традиционных радиопоглощающих материалов. Выпускается в виде “ваты”, войлока и фетра с толщинами 1,5–6 мм и шириной до 1,5 м.
• Простота монтажа: приклеивается, пришивается, натягивается.
• Широкий диапазон применения: от авиации до медицинских ЭМИ-экранов.
• Создание композиционных волокнистых материалов: усиливающих необходимые характеристики — введение компонентов для увеличения диэлектрических и магнитных потерь.
• Сырье полностью российское.

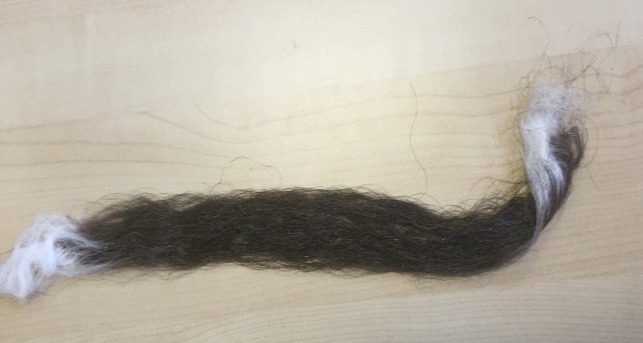

Фото модифицированного волокна на основе фторопласта Ф-4 (А) и вид вблизи (Б):
А)

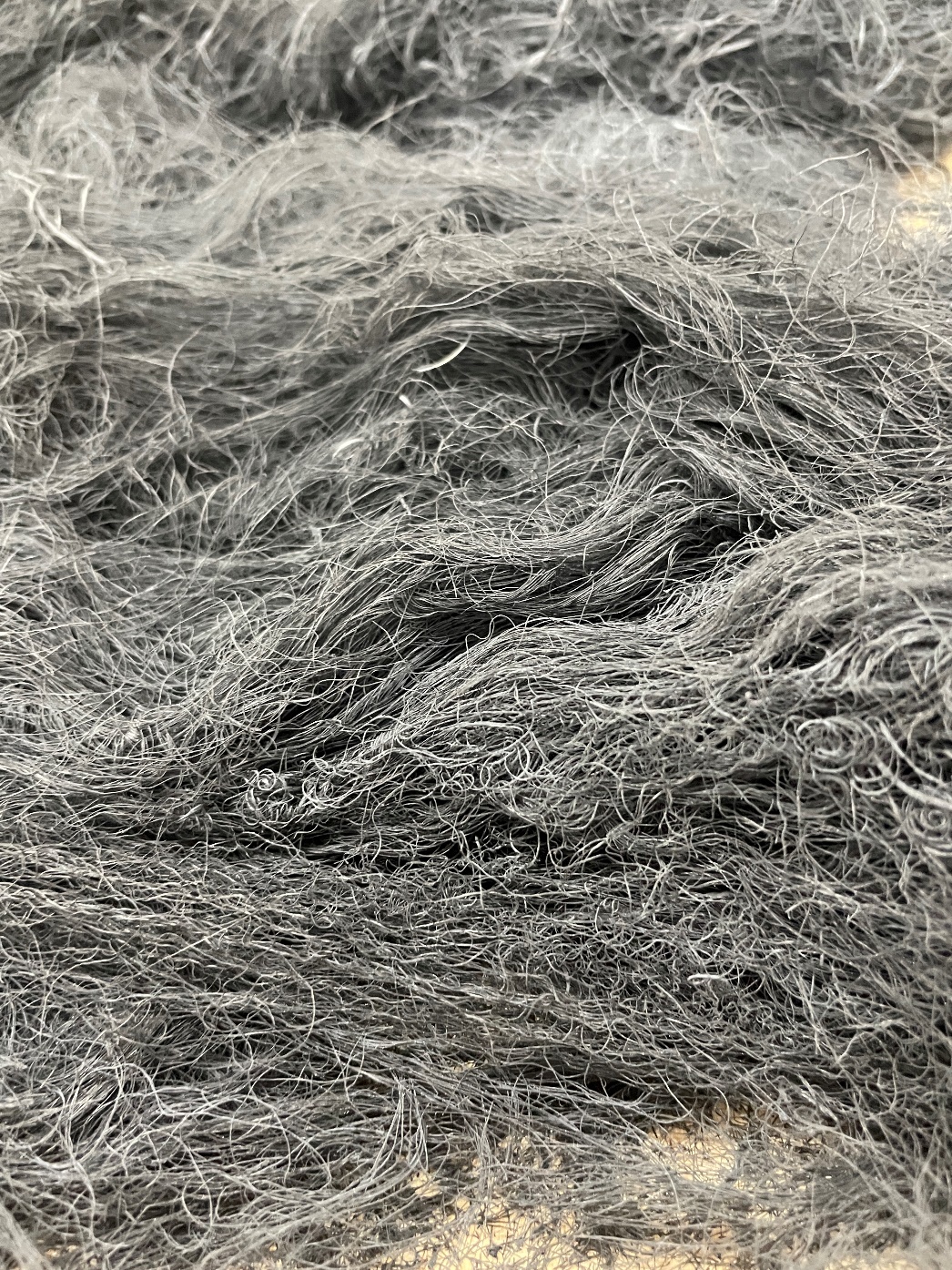

Б)

Технический состав волокна:

Компонент	Доля (об.%)	Функция
Фторопласт Ф-4	80–85%	Матрица, термо- и химостойкость
CNT	5–7%	Диэлектрические потери, проводимость
Fe / Co частицы	3–5%	Магнитные потери, расширение диапазона

Технические характеристики нетканого материала на основе волокон Ф-4+CNT+Fe/Co

Параметр	Значение / Диапазон
Плотность нетканого полотна войлок/фетр	0,4–1,0 г/см³ (пористость ~50–85%)
Толщина эффективного слоя	1,5–6 мм (для >20 дБ в X/Ku)
Поглощение (8–18 ГГц)	20–25 дБ (в зависимости от плотности фетра)
Рабочий диапазон	1–40 ГГц
Температурный режим	60°C…+260°C
Механическая прочность	Умеренная (можно усиливать сеткой)
Влагостойкость	Высокая (Ф-4 + CNT — гидрофобны)
Устойчивость к УФ	Отличная

• Диэлектрическая проницаемость 3–4,5
• Тангенс диэлектрических потерь 0,1–0,8

Применение

• Авиация и БПЛА: внутренняя обшивка фюзеляжа, крыльев, обтекателей; нетканый материал легко шьётся или клеится под любую форму.
• Военные системы РЭБ: мобильные экраны, маскирующие тенты, внутренние стенки контейнеров; лёгкие поглотители для РЛС-станций и систем связи.
• Космические аппараты: экранирование антенных отсеков, снижение помех между модулями; нетканое полотно идеально для свёртывания и компактной укладки.
• Телекоммуникации и антенные камеры: внутренние стенки эхо-камер, защита от паразитных отражений; лёгкая замена тяжёлых ферритовых плит.
• Медицина и ЭМИ-защита: экранирование помещений от СВЧ-излучения (например, рядом с базовыми станциями); защитные куртки для персонала, работающего с мощными РЛС.
• Автомобилестроение (будущее): экранирование радаров и датчиков ADAS от помех; интеграция в салон для защиты от внешних ЭМИ.
• Одежда: гибкие радиопоглощающие нетканые материалы предназначены для изготовления радиозащитной одежды, камуфляжных покрытий, элементов некоторых строительных конструкций, обладают низкой удельной массой, гибкостью, эластичностью, способностью принимать сложную форму.

Сравнение с некоторыми известными радиопоглощающими материалами

Существующий материал	Недостатки	Наши волокна и нетканые материалы — решение
Ферритовые плитки	Тяжёлые, хрупкие, узкополосные	Лёгкие, гибкие, широкополосные
Углеродная резина	Высокая плотность, низкая термостойкость	Низкая плотность, высокая температурная стойкость
Магнитные РАМ в эпоксиде	Хрупкие, трудно формуются	Гибкие, легко шьются, клеятся, натягиваются
Metamaterials	Сложное производство, дорогие	Простое волокно → нетканое полотно → серийный выпуск
3M™ RAM / Taconic	Не гибкие, не пористые, дорогостоящие	Пористые, лёгкие, экономичные в производстве

Преимущества новой технологии:

• Интеграция в текстильную индустрию — можно использовать стандартные оборудование для получения волокон и нетканых материалов.
• Масштабируемость — от лабораторных образцов до 100 м²/смену.
• Экологичность — нет токсичных растворителей при получении волокон.
• Совместимость с другими материалами — можно комбинировать с арамидом, стекловолокном, углепластиком. После активации поверхности волокон легко пропитываются различными смолами.

Электромагнитная поглощающая способность (ЭПР) снижена на 90% в диапазоне 8–18 ГГц

Основные недостатки, о которых необходимо знать:

Необходим тщательный контроль распределения плотности и толщины нетканого полотна. В этом отношении уплотненный ФЕТР из модифицированных волокон Ф-4 предпочтительнее войлока.

Войлок из модифицированного Ф-4 все же лучше использовать в низко- и среднечастотных задачах (< 3–6 ГГц), из-за разброса диаметра пор либо как армирующий/термозащитный слой, не участвующий напрямую в прохождении СВЧ-волны.

Из-за ломкости модифицированного волокна Ф-4 полотно должно проходить две технологии связывания волокон — иглопробивку и термообработку.

ООО “ФОРМОПЛАСТ” — ваш надёжный партнёр в создании инновационных функциональных полимерных материалов для будущего.
