Фторопластовые фильтровальные материалы для очистки промышленных дымов и газов ТУ 22.21-034-27408634-2024

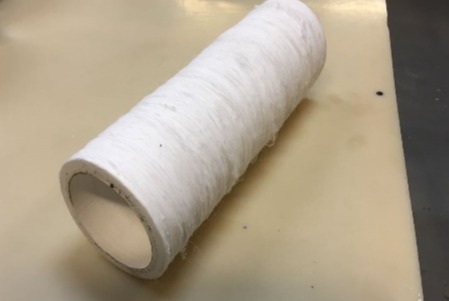

Разработка и промышленное изготовление дешевых фильтров , обладающих высокой эффективностью при достаточной механической прочности и стойкости в кислых и щелочных средах, например , при химическом полировании хрусталя , имеет большое практическое значение. На нашем предприятии разработана технология изготовления таких фильтровальных материалов на основе волокон 100% фторопласта-4 (тефлона) или со смесью волокон Ф-4 С15 (волокон фторопласта (85%) , стекловолокна (15%) ) в виде войлока, фетра, рукавных намоточных элементов, нетканых материалов. Небольшое количество тонких стеклянных волокон во фторопласте уменьшает его пористость и повышает улавливающую способность. Стеклянные волокна , стойкие к истиранию защищают фторопластовое волокно от механических повреждений, фторопластовые волокна, в свою очередь обеспечивают химическую стойкость. Для случаев, когда фтористоводородная кислота , например, при химическом полировании хрусталя полностью не нейтрализуется , очистка дымовых газов осуществляется только волокнами 100% фторопласта. Высокие эксплуатационные характеристики композиционных волокон объясняются противоположными трибоэлектрическими свойствами обоих волокон смеси , которые создают электростатические заряды в ходе работы , что способствует высокой эффективности улавливания таким войлоком субмикронных частиц. Эти материалы выдерживают рабочую температуру до 280 С. Полотна изготавливаются или методом термоскрепления ( с плотностью 1.0-1.4 г/см3) или иглопробивным способом ( плотность 0.25-1.1 г/см3). Трубчатые фильтры представляют собой мешки из фторопластового тонковолокнистого иглопробивного материала которые, одеваются на металлический каркас, внешне напоминающий пружину. Длина фильтра – 5030 мм, диаметр 162 мм.

Таблица

Технические показатели фильтровальных полотен для очистки дымов и газов.

Наименование характеристик	ВОЙЛОК из волокон Ф-4	ВОЙЛОК из волокон Ф-4С15
Поверхностная плотность, г/см2	2000-5000	2000-5000
Ширина\ длина, мм	до 1500 \ до 5000	до 1500\ до 5000
Толщина , мм	От 3 до 100	От 3 до 100
Воздухопроницаемость при перепаде давления 50Па, м3/м2 мин	30-60	30-60
Разрывная прочность, кг/cм2	Не менее 50	Не менее 60
Удлинение, %	Не менее 80	Не менее 70

Фильтры для очистки газов

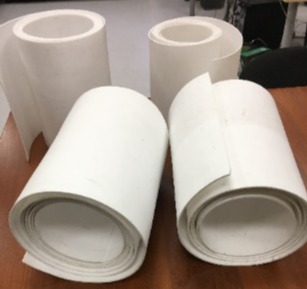

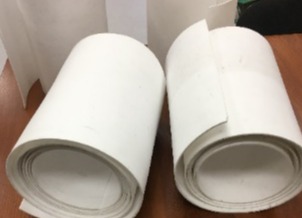

Термоскрепленные

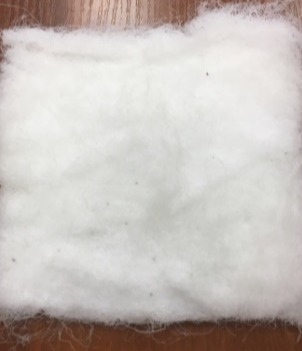

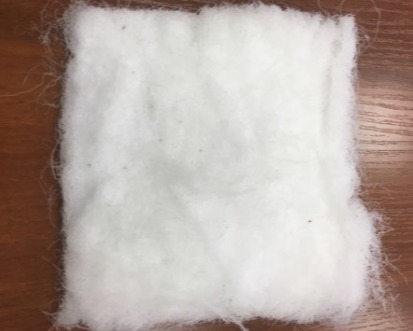

Иглопробивные

Состав дымовых газов и требования к фильтрам

1) Состав и параметры дымового газа, который приходится чистить:

Объемный расход дымовых газов, нм3/час	80 000...130 000	80 000...130 000
Давление дымовых газов, атм	1,05 ... 1,1	1,05 ... 1,1
Температура дымовых газов перед установкой по очистке газа, °С	200 ... 250	200 ... 250
Динамическая вязкость дымовых газов, сР	0,032	0,032
Состав дымовых газов на входе в котел, в % по объему	Состав дымовых газов на входе в котел, в % по объему	Состав дымовых газов на входе в котел, в % по объему
СО2	10 ... 15	10 ... 15
О2	2 ... 4	2 ... 4
NOx	0,0200	0,0200
СО	0,0106	0,0106
SO2	0,0016	0,0016
H2S	0,0003	0,0003
Запыленность дымовых газов, мг/м3	Запыленность дымовых газов, мг/м3	Запыленность дымовых газов, мг/м3
Концентрация катализаторной пыли при нормальном ведении процесса, мг/нм3	180 ... 200	180 ... 200
Концентрация катализаторной пыли при нарушениях ведения процесса, мг/нм3	до 490	до 490
Твердые частицы в составе дымовых газов	Твердые частицы в составе дымовых газов	Твердые частицы в составе дымовых газов
Тип твердых частиц	Тип твердых частиц	абразивная пыль алюмосиликатного катализатора
Плотность частиц, кг/м3	Плотность частиц, кг/м3	850 … 900
Насыпная плотность, кг/м3	Насыпная плотность, кг/м3	400 … 500

Изделия полностью удовлетворяют требованиям по концентрации катализаторной пыли на выходе из фильтра – 10 мг/нм3.

2) Основные требования к фильтрующему материалу:

минимально возможный перепад давления (предполагаем, что для этого лучше применять тонкий слой фторопласта, как основного фильтрующего элемента, + подложка);
оптимальная стоимость при условии выполнения всех технологических требований;
максимальный срок эксплуатации (не менее 4 лет – время межремонтного пробега).

Испытания этих материалов показало степень очистки 99,9%, при улавливании пыли , 75% которой составляет фракция с диаметром частиц более 5 мкм. Материалы на основе фторопластовых волокон являются гидрофобными, характеризуются высокоэффективной их очисткой от пыли и грязи в любой кислой среде, большим сроком эксплуатации.
