Производство жестких 100% тонкостенных фторопластовых труб методом намотки

На нашем предприятии разработаны ряд технологий для изготовления жестких тонкостенных труб из фторопласта Ф-4. Необходимость в таких технологиях возникла из-за невозможности изготовить высокопрочные тонкостенные трубы большого диаметра по традиционной рам-экструзионной технологии с правильной геометрией изделий и , практически, отсутствием технологий изготовления пористых труб

Технология получения пористых жестких труб методом намотки. Описание технологии

Труба представляет собой монолитный композит, изготовленный методом намотки мультифиламентной нити на жесткую оправку. В отличие от стандартных композиционных труб, здесь не используются термореактивные смолы, что исключает «слабое звено» в химической стойкости. Связь между волокном осуществляется термообработкой.

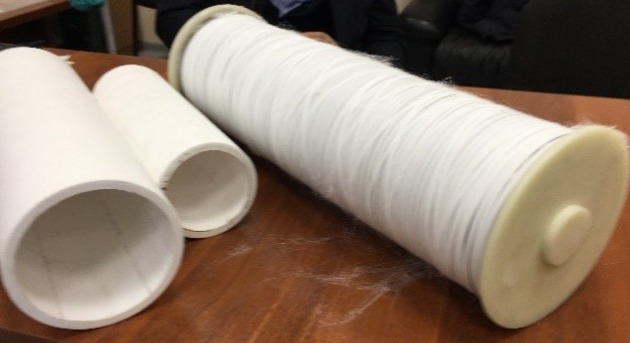

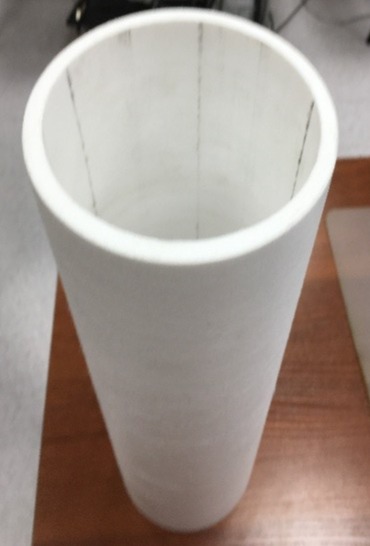

Фото намоточных термоскрепленных труб из мультифиламентных нитей фторопласта Ф-4

В результате получены (на снимке) довольно жесткие пористые трубы с неискаженной геометрией заданных диаметров с плотностью от 0.9 до 1.5 г/см3 (40-60% пористости). Изменяя усилие намотки и варьируя толщиной намотки, можно получать пористые трубы с желаемыми геометрическими параметрами и нужной жесткостью. Такие пористые жесткие трубы из мультифиламентного волокна Ф-4, изготовленные методом намотки и термофиксации, обладают уникальным сочетанием химической стойкости, термостабильности и фильтрующей способности.

Применение

Вот основные сферы их применения:

а. Фильтрация агрессивных сред
Это основное назначение. Благодаря химической инертности Ф-4, такие трубы используют для:
Очистки концентрированных кислот, щелочей и окислителей, которые разрушают металлы и обычные пластики.
Фильтрации горячих газов (до +260°C) в металлургии и химической промышленности.
Тонкой очистки топлива и масел в авиации и машиностроении.

б. Газораспределение и аэрация (барботаж)
Из-за равномерной пористости стенки такие трубы идеальны для:
Распыления газов в жидкость (например, озонирование воды или подача хлора).
Создания «воздушных подушек» в бункерах для предотвращения слеживания порошковых материалов.

в. Медицина и фармацевтика
Фторопласт биологически инертен, поэтому трубы применяют для:
Стерильной фильтрации лекарственных препаратов.
Изготовления элементов протезов или дренажных систем (благодаря пористой структуре, в которую может прорастать живая ткань).
г. Химические реакторы и аналитика
Диффузионные дозаторы: когда нужно, чтобы вещество медленно и равномерно просачивалось в реакционную зону.
Разделение фаз: например, отделение капель воды из потока органических растворителей (используется гидрофобность Ф-4).
д. Защита датчиков
Кожухи для сенсоров: трубы защищают хрупкие датчики (давления, влажности, газоанализаторы) от прямого воздействия брызг, пыли и коррозии, при этом свободно пропуская газ или среду для измерения.
Метод намотки позволяет точно регулировать размер пор и жесткость трубы, варьируя натяжение нити и углы укладки. Это делает их прочнее на разрыв по сравнению со спеченными порошковыми фильтрами.

Технология получения высокопрочных, жестких 100% фторопластовых тонкостенных труб методом намотки

Основные этапы технологии производства:

Подготовка сырья: Использование (волокна) высокоориентированной мультифиламентной нити ПТФЭ (Ф-4), прошедшей стадию химической активации (травления). Это придает волокну характерный темно-коричневый цвет и создает активные связи для адгезии.

Фото: Крученая активированная нить Ф-4 для намотки труб

Пропитка: непрерывно проходит через ванну с высокочистым фторлаком (раствором сополимеров фторопласта).

Намотка: Формирование стенки на прецизионной разборной сегментной оправке под постоянным натяжением. Это обеспечивает высокую плотность укладки и прочность на разрыв. После твердения лака получаем высокопрочную, жесткую трубу с неискаженными (как по традиционной технологии) заданными геометрическими параметрами.

Применение

Достоинства технологии:

Химическая гомогенность: Вся толщина стенки (и нить, и связующее) состоит из фторполимеров. Стойкость снаружи равна стойкости внутри.
Экстремальная прочность: Ориентированная нить обеспечивает высокое сопротивление разрыву при минимальном весе.
Термическая стабильность: Отсутствие риска расслоения при тепловых ударах благодаря одинаковому коэффициенту расширения компонентов.
Возможность визуального контроля: при использовании определенных марок лака стенка остается полупрозрачной (янтарного цвета), позволяя видеть уровень жидкости.
Трубы данного типа предназначены для условий, где требуется абсолютная чистота среды и стойкость к экстремальной химии:
Фармацевтика и биотехнологии: Транспортировка сверхчистых сред, где недопустимо вымывание компонентов эпоксидных смол.
Спецхимия: Перекачка особо агрессивных окислителей, кислот и растворителей в режиме самотека.
Высокотемпературные магистрали: Работа в узлах, где температура превышает предел стойкости обычных композитов (до +200°C и выше).
Полупроводниковая промышленность: Линии подачи агрессивных травителей при производстве микросхем.
Рекомендация по эксплуатации: для соединения таких труб рекомендуется использовать фланцевый метод с отбортовкой краев, что гарантирует контакт агрессивной среды исключительно с фторопластовым монолитом.
