Твердый нетканый материал из волокон СВМПЭ

На нашем предприятии разработана технология получения жесткого нетканого пористого материала для получения изделий сложного профиля и формы с возможностью механической обработки.

1. Общее описание

Твердый пористый СВМПЭ — это жесткий конструкционный материал с объемной пористой структурой, полученный из волокон сверхвысокомолекулярного полиэтилена (СВМПЭ).

В отличие от мягких нетканых полотен (войлоков, ватинов), этот материал:

• Сохраняет форму без дополнительного каркаса;
• Поддается механической обработке (токарная, фрезерная, сверлильная);
• Обладает высокой ударной вязкостью благодаря волокнистой структуре;
• Сочетает пористость (для фильтрации/пропитки) и прочность (для нагрузок).

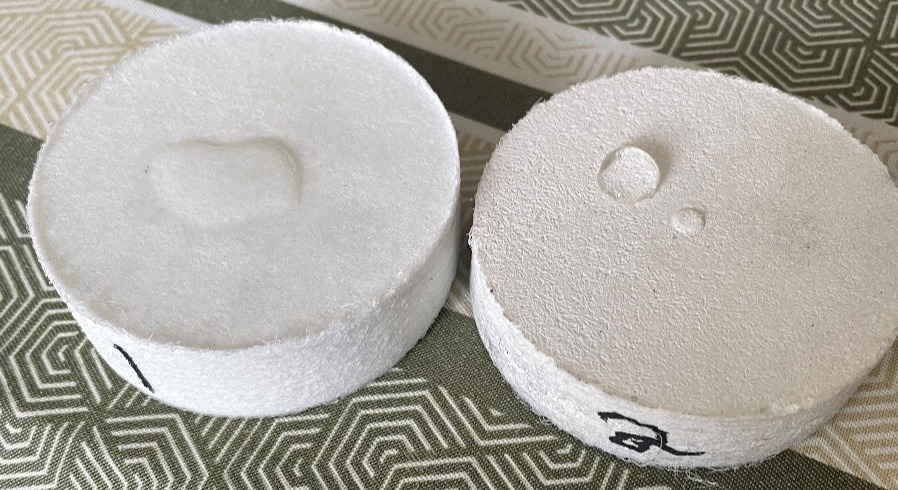

Фото гидрофильного и гидрофобного диска из твердого нетканого материала СВМПЭ, полученного термоскреплением

2. Ключевые характеристики

Параметр	Значение	Примечание
Плотность	0,25 – 0,75 г/см³	Регулируется давлением прессования
Пористость	40 – 85 %	Открытая сквозная пористость
Размер пор	5 – 100 мкм	Зависит от длины и толщины волокна
Прочность на сжатие	2 – 15 МПа	При 10% деформации
Коэфф. трения	0,10 – 0,25	По стали (сухое трение)
Износостойкость	Высокая	В 5–10 раз выше, чем у стандартных полиэтиленов
Рабочая температура	-100 … +100 °С	Кратковременно до +120 °С
Химическая стойкость	Высокая	Стоек к большинству кислот, щелочей, растворителей
Гидрофобность	Да	Не смачивается водой, маслопроницаем

3. Области применения

1. Жидкостные фильтры:

• Топливные фильтры (дизель, бензин): Поддерживающий слой, сепарация воды
• Масляные фильтры (гидравлика, смазка): Работа в агрессивных средах, высокая грязеемкость
• Пищевая промышленность: Фильтрация соков, молока, сиропов (материал инертен, легко моется)
• Химические фильтры: Кислоты, щелочи, растворители (где металл корродирует)

1.1 Газовые фильтры:

• Сапуны и дыхательные клапаны: Защита редукторов и баков от пыли и влаги
• Аэрация жидкостей: Барботажные элементы для насыщения воды кислородом или озоном
• Пневмосистемы: Глушители шума с функцией фильтрации выхлопа

1.2 Мембранные подложки:

• Несущий слой для тонких фильтрационных мембран (защита от разрыва при высоком давлении)

2. Самосмазывающиеся подшипники:

• Пропитка маслом: Поры заполняются смазкой, которая выделяется при нагреве/трении
• Применение: Пищевое оборудование (где нельзя литиевую смазку), химические насосы, подводные узлы
• Преимущество: Работа без внешнего подвода смазки, срок службы в 3–5 раз выше бронзы

3. Уплотнительные элементы:

• Сальниковые кольца: для валов, работающих в абразивных средах (песок, шлам)
• Поршневые кольца: в пневмоцилиндрах низкого давления
• Опорные кольца: предотвращают выдавливание мягких уплотнителей (типа O-ring) в зазор

4. Направляющие и направляющие скольжения:

• Направляющие для цепей и транспортеров: Низкий коэффициент трения, не царапают сопрягаемую деталь
• Лыжи скольжения: для оборудования, перемещающегося по металлу или бетону

5. Медицина и Биоинженерия

5.1 Имплантология:

• Покрытие для эндопротезов: Пористая структура позволяет костной ткани врастать в материал (остеоинтеграция)
• Хирургические импланты: Сетки для герниопластики (грыжесечения), каркасы для восстановления тканей

5.2 Расходные материалы:

• Дренажные системы: Капиллярный отвод жидкостей из ран
• Подложки для раневых покрытий: «Дышащий» слой, не прилипает к ране
• Фильтры для дыхательных аппаратов: Задержка бактерий и влаги

6. Акустика и Теплоизоляция

6.1 Звукопоглощение:

• Глушители шума: для компрессоров, двигателей, вентиляционных систем
• Акустические экраны: вибропоглощающие прокладки в приборостроении
• Преимущество: не впитывает влагу (в отличие от минваты), не гниет

6.2 Теплоизоляция:

• Криогенная техника: Изоляция трубопроводов жидкого азота/кислорода (работает до -200 °С)
• Термокомпенсаторы: Прокладки, компенсирующие тепловое расширение узлов

7. Энергетика и Аккумуляторы

7.1 Литиевые аккумуляторы:

• Сепараторы электродов: Пористый слой, разделяющий анод и катод, пропитанный электролитом
• Преимущество: Высокая механическая прочность (защита от короткого замыкания при пробое)

7.2 Топливные элементы:

• Газодиффузионные слои: Равномерное распределение водорода/кислорода по поверхности мембраны
• Биполярные пластины: Композитные элементы с проводящими добавками

8. Специальные применения

8.1 Маломерные и безэкипажные суда

• Легкие бронепанели: Многослойные композиты для защиты от осколков (высокая вязкость разрушения)
• Упаковка для чувствительных приборов: Амортизирующие вкладыши (не пылят, не впитывают влагу)

8.2 Спорт и товары потребления

• Стельки и амортизаторы: В обуви (воздухопроницаемость + упругость)
• Защитная экипировка: Вставки в шлемы, наколенники (поглощение удара)

8.3 Примеры изделий (формы поставки)

Тип изделия	Размеры (типичные)	Дальнейшая обработка
Пористый пруток	Ø 20–200 мм, длина до 1000 мм	Токарная обработка (втулки, кольца)
Пористая плита	500×500 мм, толщина 5–50 мм	Фрезеровка, распиловка (пластины, прокладки)
Пористая лента	Ширина 50–500 мм, толщина 0,5–5 мм	Намотка, резка в размер (фильтры, прокладки)
Пористая труба	Ø 30–100 мм, стенка от 10–15 мм	Используется как готовый фильтрующий элемент
Заготовки сложной формы	По чертежу заказчика	Минимальная доработка или готовая деталь

9. Ограничения и условия эксплуатации

Фактор	Ограничение	Рекомендация
Температура	Не более +100 °С (постоянно)	При >100 °С материал размягчается, теряет форму
УФ-излучение	Чувствителен к прямому солнцу	Для уличного применения добавлять стабилизаторы или защищать кожухом
Сильные окислители	Концентрированная азотная кислота, хлор	Использовать Ф-4 вместо СВМПЭ
Нагрузка	Ползучесть при длительной нагрузке	Для высоких нагрузок увеличивать плотность материала (>0,6 г/см³)

9.1 Сравнение с аналогами

Материал	Преимущества СВМПЭ (волокнистого)	Недостатки СВМПЭ
Бронза / Латунь	Легче, не корродирует, самосмазывающийся	Ниже теплопроводность, ниже макс. температура
Фторопласт (Ф-4)	В 5–10 раз выше износостойкость и прочность	Ниже химическая стойкость, ниже термостойкость
Керамика	Ударопрочный, не хрупкий, легче обрабатывается	Ниже твердость, ниже термостойкость

9.2 Преимущества волокнистой структуры СВМПЭ (над спеченым порошком)

Преимущество	Эффект для пользователя
Высокая ударная вязкость	Деталь не треснет при ударной нагрузке или монтаже
Отличная обрабатываемость	При токарной обработке(особенно с плотностью выше 0.5 г/см3) не выкрашивается, кромка чистая
Эластичность пор	Поры восстанавливаются после сжатия (важно для уплотнений)
Высокая грязеемкость	Задерживает загрязнения в объеме, а не только на поверхности
Армирующий эффект	Волокна работают как микроарматура, повышая прочность на изгиб
