Иглопробивные фетр и войлок из волокон Ф-4

ТУ 22.21-041-27408634-2024

Наше предприятие разработало новую промышленную технологию получения волокон из политетрафэтилена Ф-4 (100%) и нетканых иглопробивных материалов на его основе ВОЙЛОК и ФЕТР.

Нетканые материалы из политетрафторэтилена ( Ф-4) непревзойденные как по химической, так и по термостойкости изделия, предназначенные для работы в особых условиях агрессивных жидкостей и газов. ВОЙЛОК применяется в качестве фильтрующих элементов, для улавливание туманов кислот и щелочей при их производстве. ФЕТР более плотный и прочный материал применяется в качестве уплотнений в диапазоне небольших давлений, для пошива мешков тонкой фильтрации агрессивных жидкостей и газов, мембранных технологий.

Волокна Ф-4 , применяемые для изготовления нетканых изделий, представляют собой филаментную нить с заданным числом волокон. Диаметр волокон можно задавать в пределах от 10 мкм до 200 мкм . Рубленое волокно Ф-4 подвергается гофрированию ,прочесу и иглопробивному скреплению. . Такая технология позволяет производить практически любую геометрию нетканых материалов по толщине, длине, ширине, и ограничивается только параметрами иглопробивной машины. В таблице приводятся основные физико-механические параметры нетканых материалов ВОЙЛОК и ФЕТР

Таблица.
Сравнение основных физико механические характеристики нетканых материалов ВОЙЛОК и ФЕТР из волокон Ф-4

№ пп	Наименование показателей	ВОЙЛОК Норма ТУ	ФЕТР Норма ТУ	Фактические данные
1	Ширина. мм	До 1500	До 1000
2	Длина, м	До 10	До 5
3	Толщина. мм	4-10	1-10
4	Объемная плотность, г/см3	0.2-0,7	0.8-1.5
5	Относительное удлинение, %	Не менее 200	Не менее 150
4	Прочность на разрыв, кг/см2	Не менее 1	Не менее 10
5	Температура эксплуатации, С	От -250 до +260	От -250 до +260	От -250 до + 260 (до 300 С кратковременно)

Фото 1: Изготовление нетканых полотен войлок и фетр на иглопробивной машине.

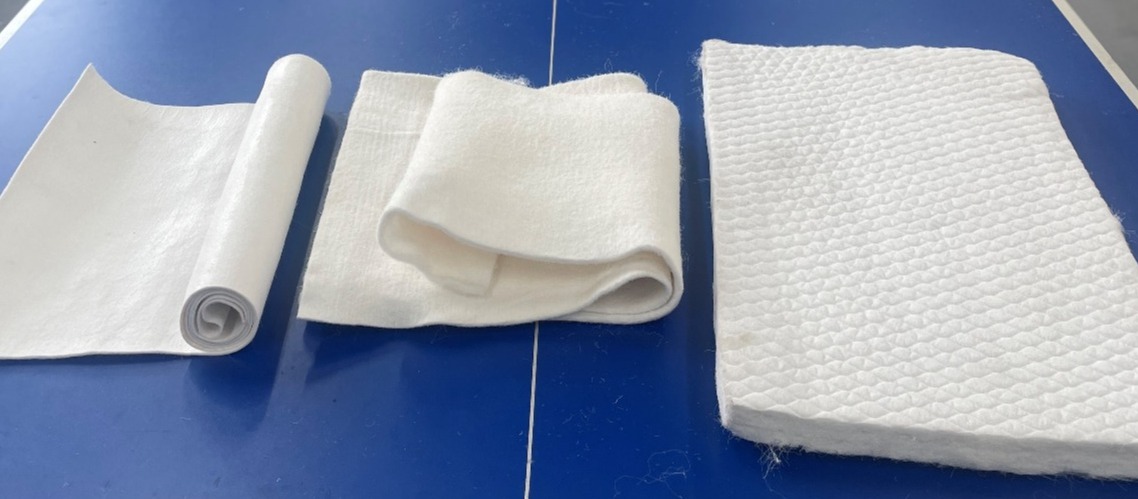

Фото 2: образцы фетра, войлока из волокон Ф-4
