Сверхпрочные, свервысокомодульные изделия из термопластов

На нашем предприятии разработаны уникальные технологии получения сверхпрочных, сверхвысокомодульных полимерных материалов и изделий из них не имеющих аналогов. Разработано уникальное оборудование и технологические схемы принципиально отличающиеся от традиционных технологических приемов и процессов переработки и формования полимерных материалов.

Сверхпрочные, сверхвысокомодульные прозрачные стержни из ПЭ Марка 257
(прочность 8000 кг/см2, модуль упругости 270000 кг/см2) полученных методом гидроэкструзии


В основе этих процессов лежат твердофазные технологии с применением техники высоких давлений и больших сдвиговых деформаций под гидростатическим давлением. В результате высоких пластических деформаций удается получать полимерные материалы и изделия из них с очень высокой степенью ориентации макромолекул в направлении вектора деформаций с уникальным комплексом новых свойств, что значительно расширяет их области применения.

Впервые освоен промышленный выпуск высокопрочных и ударопрочных изделий из аморфных и частично-кристаллических полимеров в виде стержней и профилей методом твердофазной равноканальной экструзии.

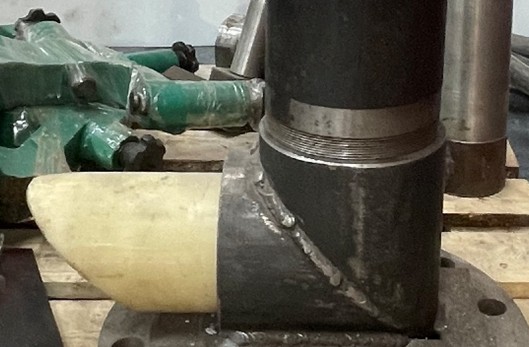

Высокопрочный, структурно модифицированный ПА-6, полученный методом равноканальной экструзии.

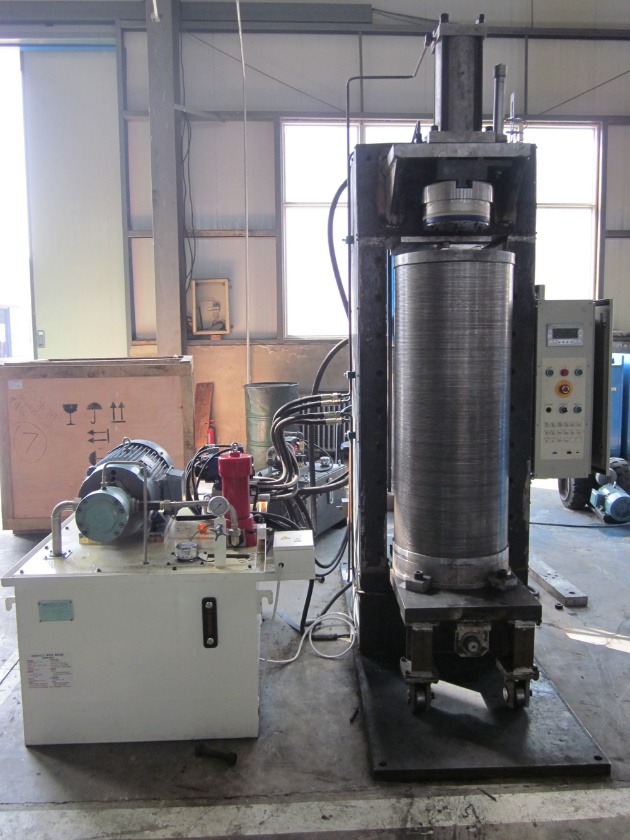

Установка по гидроэкструзии полимеров

Показатели механических свойств исходных материалов (первая цифра) и материалов(вторая цифра), структурно модифицированных методом гидроэкструзии

Материалы Показатели	Полиолефины	Полиолефины	Полиолефины	Фторполимеры	Фторполимеры	Фторполимеры	Фторполимеры	Фторполимеры	Полистирольные пластики	Полистирольные пластики	Полистирольные пластики
Материалы Показатели	ПЭНП	ПЭВП	ПП	Ф-4	Ф-4МБ	Ф-2М-А	Ф-40П	Ф-3-А	ПСМД	УПС	АБС
Модуль упругости при растяжении, МПа	100÷540	750÷2500	850÷1200	410÷700	560÷800	1000÷1600	800÷2000	1300÷2300
Предел прочности при растяжении, МПа	10÷70	21÷600	30÷450	21÷60	23÷70	50÷80	35÷170	33÷70	40÷48	25÷55	30÷60
Относительное удлинение, %	600÷50	600÷10	500÷17	300÷25	300÷25	300÷20	200÷10	70÷10	1÷15	25÷45	20÷40
Деформация предела текучести при сжатии, %	9÷30	8÷30	20÷40	5÷35	6÷40	20÷45	7÷40	14÷44
Предел текучести при сжатии, МПа	10÷45	18÷60	23÷80	9÷45	15÷70	45÷120	19÷100	45÷135

Особо следует отметить работы по увеличению ударной вязкости различных хрупких полимерных материалов. Вплоть до настоящего времени не удавалось осуществить большие деформации этих материалов без разрушения даже при повышенных давлениях. Новые технологии накопления пластических деформаций сдвига под давлением позволило это осуществить и освоить производство материалов с резким улучшением ударной вязкости , почти вдвое превышающие исходные характеристики.

Фотогалерея нашей продукции

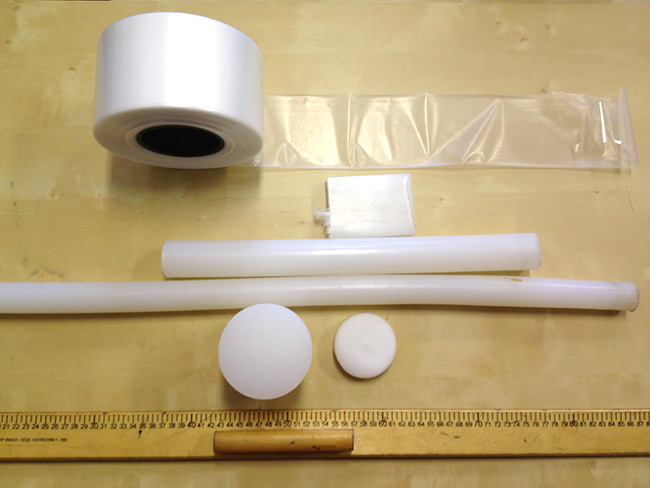

Изделия из сверхвысокомолекулярного СВМПЭ (упрочнение после гидроэкструзии в 4 раза)
(диски, стержни, пластины, лента, пленка)

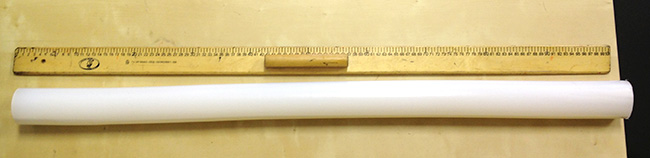

СВМПЭ , полученный методом гидроэкструзии ( d=60 мм, L=1000 мм,) прочность - 1200 кг/см2

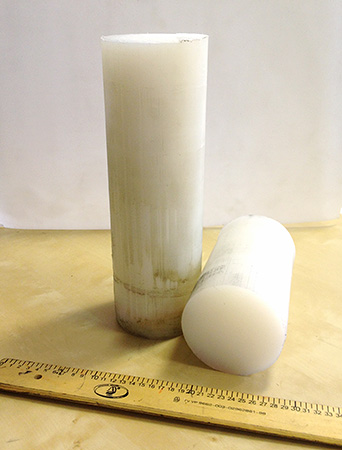

СВМПЭ (d=100 мм ) полученный твердофазной гидроэкструзией.
