Радиопрозрачный полиэтиленпластик

Радиопрозрачные пластики — это композиционные материалы, которые обладают способностью пропускать радиоволны с минимальными потерями и искажениями. Они широко используются в различных областях, таких как аэрокосмическая промышленность, телекоммуникации, радиолокация, спутниковая связь и другие высокотехнологичные отрасли. Рассмотрим их основные характеристики.

Основные свойства радиопрозрачных пластиков

• Прозрачность для радиоволн. Радиопрозрачные пластики имеют низкий коэффициент поглощения электромагнитных волн в широком диапазоне частот (от сотен МГц до десятков ГГц). Это означает, что они не экранируют сигнал и не создают значительных помех при прохождении радиоволн через материал.
• Низкая диэлектрическая проницаемость (ε). Диэлектрическая проницаемость определяет, насколько сильно материал влияет на распространение электромагнитных волн. Для радиопрозрачных материалов она должна быть как можно ниже (обычно в пределах 2–4).
• Малый коэффициент потерь (tan δ). Коэффициент потерь характеризует, сколько энергии радиоволн преобразуется в тепло при прохождении через материал. Для радиопрозрачных пластиков он должен быть минимальным.
• Механическая прочность. Помимо радиотехнических характеристик, такие материалы должны обладать достаточной механической прочностью, чтобы выдерживать внешние нагрузки (например, ветровые или термические воздействия).
• Стойкость к внешним факторам. Материалы должны быть устойчивы к воздействию ультрафиолета, перепадов температур, влаги и других факторов окружающей среды.
• Лёгкий вес. Особенно важное свойство для применения в авиации и космической технике, изготовления радиопрозрачных колпаков, где масса конструкции играет ключевую роль.

Среди композитных материалов наиболее популярным и востребованным в настоящее время является стеклопластик. На нашем предприятии предпринята попытка и реализована технология изготовления матов на основе высокопрочных, высокомодульных волокон СВМПЭ и технология изготовления из них листовых композиционных материалов — полиэтиленпластиков. Представляет значительный интерес сравнить радиопрозрачные свойства и области применения стеклопластика и полиэтиленпластика. В таблицах ниже приводятся основные характеристики этих пластиков.

Сравнительные характеристики полиэтиленпластика и стеклопластика

Характеристика	Полиэтиленпластик СВМПЭ	Стеклопластик
Диэлектрическая проницаемость	~2.3	3.5–6.0
Коэффициент потерь (tan δ)	<0,001	0.01–0.03
Плотность	0.93–0.97 г/см³	1.8–2.0 г/см³
Термостойкость	До +120°C	До +150–200°C
УФ-устойчивость	Требует защиты	Высокая
Лёгкость формования	Лёгкое	Сложнее

Сравнение механических характеристик армирующих волокон:

Параметр	Стекловолокно	Волокно СВМПЭ
Прочность на растяжение	3,1–3,8 ГПа	3,6–4,5 ГПа
Модуль упругости	70–80 ГПа	100–120 ГПа
Ударная прочность	Хрупкие	Отличная
Плотность	~2,5–2,7 г/см³	~0,97 г/см³
Химическая стойкость	Умеренная	Высокая

Относительное сравнение стоимости композитов на единицу веса

Материал	Цена за кг ($/кг)	Относительная стоимость
Стекловолокно	$3–6	Дешёвый
СВМПЭ	$10–15	Средней стоимости

Из таблиц видно, что по удельным характеристикам полиэтиленпластик значительно превосходит стеклопластик, уступая лишь по температурному диапазону эксплуатации в области высоких температур, по УФ-устойчивости и по стоимости. Полиэтиленпластик лучше подходит для высокочастотных приложений, где важны минимальные потери и низкая диэлектрическая проницаемость, а также для лёгких конструкций.

Стеклопластики предпочтительны для низкочастотных приложений и случаев, когда требуется высокая термостойкость.

Из этого следует, что полиэтиленпластик займёт свою нишу в области применения среди радиопрозрачных материалов.

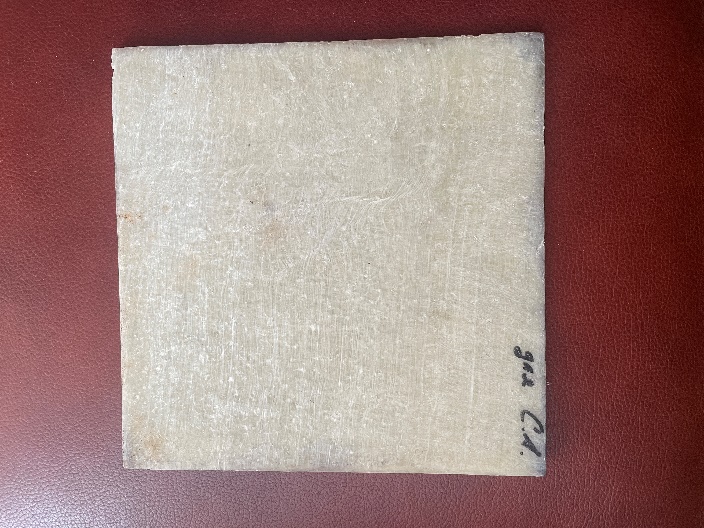

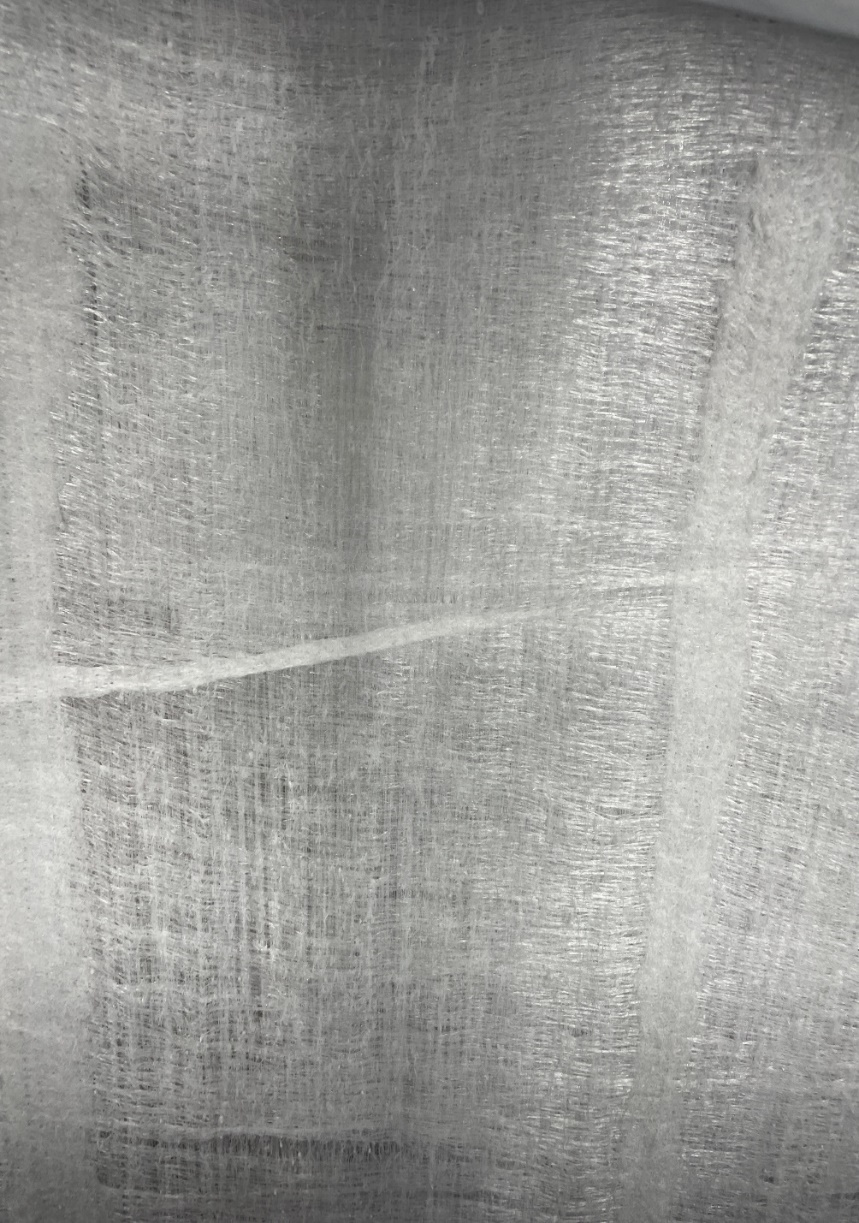

Фото: Структура мата из сверхпрочных волокон СВМПЭ (слева) и образец листового полиэтиленпластика из волокон СВМПЭ. Связующее — эпоксидная смола.
