Адгезионоспособные изделия из ФТОРОПЛАСТА-4 с активированной поверхностью

Решение проблемы «несклеиваемого» материала

Фторопласт-4 (PTFE) обладает уникальными свойствами: химической инертностью, термостойкостью, низким коэффициентом трения. Однако его крайне низкая поверхностная энергия делает невозможным прямое склеивание с другими материалами.

Наша технология активации поверхности снимает это ограничение!

Методы активации поверхности

• Химическая активация — Обработка поверхности в натрий-антраценовом комплексе (НАК) или других химических системах, которые избирательно удаляют атомы фтора с поверхностного слоя, образуя химически активные центры.
• Преимущества:
  • Глубокая модификация — изменение химического состава поверхностного слоя на глубину до 1 мкм;
  • Высокая адгезия — увеличение поверхностной энергии в 10–50 раз, что обеспечивает надежное склеивание;
  • Универсальность — подходит для изделий любой формы: пластины, стержни, втулки, профильные детали;
  • Долговечность эффекта — активированный слой стабилен при правильном хранении (до 6 месяцев);
  • Совместимость с клеями — возможность использования эпоксидных, полиуретановых, фенолформальдегидных составов.
• Область применения:
  • Крупногабаритные заготовки и детали сложной формы;
  • Изделия с внутренними полостями и труднодоступными зонами;
  • Серийное производство с возможностью контроля качества активации.
• Ограничения:
  • Требует работы с химически агрессивными реагентами (строгое соблюдение ТБ);
  • Необходимость нейтрализации и промывки после обработки;
  • Ограниченный срок (до 1 года) хранения активированной поверхности (требуется защита от окисления).
• Изделия и размеры для химической активации:
  • Пластины: до 600×600 мм, толщина до 0,5–50;
  • Стержни: Ø 10–300 мм, длина до 1200 мм;
  • Втулки и кольца: Ø 20–500 мм;
  • Профильные изделия: по чертежам заказчика;
  • Пленки и ленты: толщина от 0,02 мм.

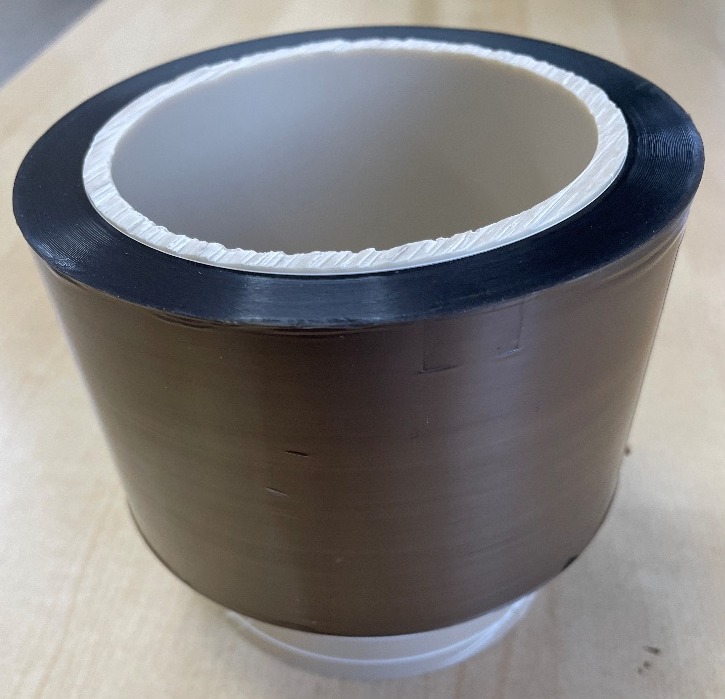

Фото: Пленка Ф-4ЭО с химически активированной поверхностью

• Активация коронным разрядом — Обработка поверхности коронным разрядом при атмосферном давлении. Энергия разряда разрушает связи C–F в поверхностном слое, образуя свободные радикалы и полярные функциональные группы (–OH, –COOH, –C=O), повышающие смачиваемость.
• Преимущества:
  • Экологичность — отсутствие жидких химических реагентов, минимальные отходы;
  • Селективность — возможность локальной активации только нужных зон изделия;
  • Чистота процесса — не изменяет цвет и объемные свойства материала, только поверхностный слой (10–100 нм);
  • Автоматизация — легко интегрируется в поточные линии, высокая производительность;
  • Безопасность — отсутствие токсичных отходов, упрощенная утилизация.
• Изделия и размеры активации разрядом на воздухе:
  • Тонкие пленки (от 40 мкм) и ленты толщиной до 1 мм из Ф-4 шириной до 1000 мм.
• Предварительная обработка перед нанесением покрытий;
• Электретные материалы и сенсорные элементы.
• Ограничения:
  • Эффективность снижается для изделий сложной пространственной формы (экранирование разряда);
  • Меньшая глубина модификации по сравнению с химическим методом;
  • Эффект активации может частично релаксировать со временем (лучшее склеивание в течение 24–72 часов).

Сравнительная таблица методов

Параметр	Химическая активация	Коронный разряд
Глубина модификации	0,5–2 мкм	10–100 нм
Стойкость эффекта	До 12 мес. (при хранении)	24–72 часа
Сложные формы	Отлично	Ограничено
Тонкие пленки	Возможно	Ограничение по толщине
Экологичность	Требует утилизации реагентов	Высокая
Производительность	Средняя	Высокая
Капитальные затраты	Низкие	Средние/высокие
Адгезия после склеивания	Высокая (прочность на отрыв до 5–8 МПа)	Средняя/высокая (до 3–6 МПа)

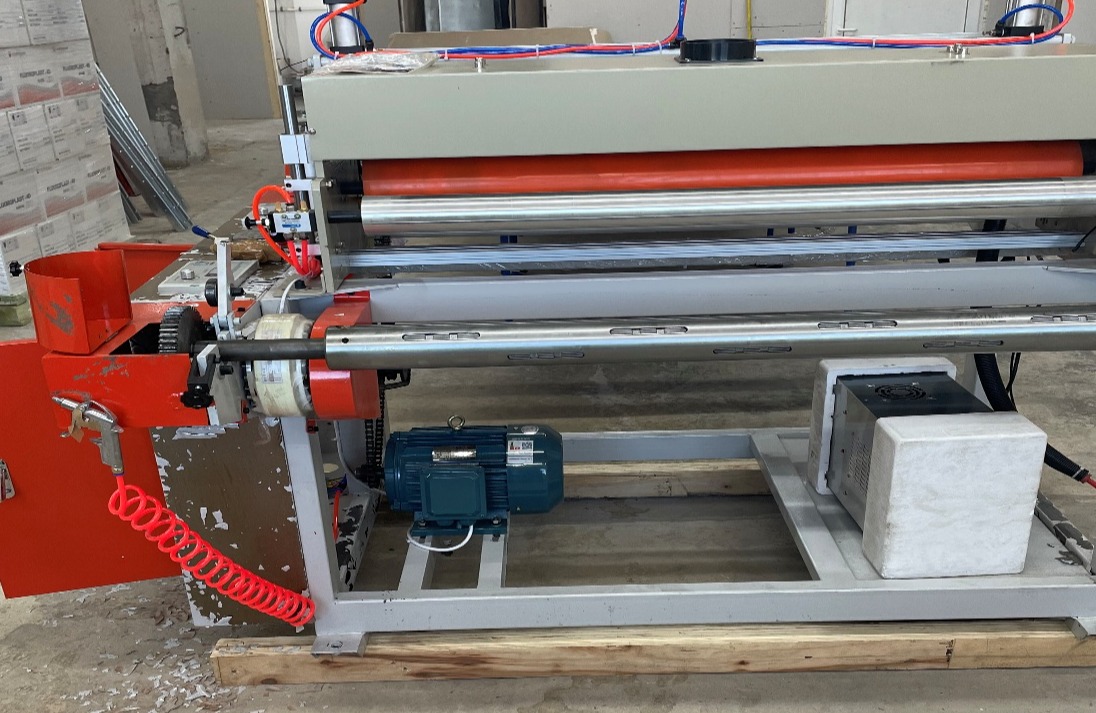

Фото: Установка коронного разряда

Рекомендуемые клеевые системы:

• Эпоксидные: двухкомпонентные, холодного/горячего отверждения;
• Полиуретановые: эластичные, для вибронагруженных узлов;
• Фенолформальдегидные: для высокотемпературных применений;
• Цианоакрилаты: для быстрого монтажа мелких деталей.

Наши активированные изделия

Два метода на выбор — подберем оптимальный под вашу задачу и геометрию. Сертифицированная технология — работа по ТУ 2291-001-83870684-2018.

Техническая поддержка

Консультации по подготовке ответных поверхностей и подбору клея.

Контроль качества

• Измерение поверхностной энергии, визуальный и адгезионный тест.
• Гибкие условия — активация ваших заготовок или поставка готовых адгезионноспособных изделий.

Масштабируемость

От опытных образцов до серийного производства.

Области применения

• Машиностроение: антифрикционные узлы, уплотнения в агрессивных средах;
• Химическая промышленность: футеровка, мембраны, фильтры;
• Электротехника: изоляционные конструкции, кабельная арматура;
• Медицина: имплантаты, катетеры, лабораторная посуда;
• Аэрокосмическая отрасль: легкие термостойкие композиты;
• Пищевая промышленность: гигиеничные покрытия с надежной фиксацией.

Фторопласт-4 с активированной поверхностью — это уникальное сочетание химической стойкости PTFE и надежности клеевого соединения!

Свяжитесь с нами для подбора метода активации и получения образцов.
Работаем по чертежам и техническим заданиям заказчика.
Поставки по РФ и на экспорт.

Примечание: для достижения максимальной прочности соединения рекомендуется проводить склеивание в течение 72 часов после активации коронным разрядом и в течение 6 месяцев после химической активации при условии хранения в защитной упаковке.
