Изготовление фильтровальных мешков из фетра волокон птфэ

1. Назначение и общее описание

Высокоплотный нетканый фетр предназначен для промышленного пошива фильтровальных мешков и рукавов. Применяется в установках пыле- и газоочистки, а также для фильтрации жидких сред в экстремальных эксплуатационных условиях.

Благодаря уникальному сочетанию толщины, объемной плотности 1,2 -1.4 г/см³ и лабиринтной микропористой структуры, материал обеспечивает гарантированную тонкость очистки от 5 мкм (улавливание мелкодисперсных частиц PM2.5 и PM10 более 99,5%) без использования дополнительных мембранных покрытий.

2. Ключевые преимущества

• Абсолютная химическая стойкость: Работа во всем диапазоне pH 0–14. Материал полностью инертен к концентрированным кислотам, щелочам и сильным окислителям.
• Термическая стабильность: Длительная эксплуатация при температуре до +260 °C (кратковременные пики до +280 °C) без термоусадки и потери прочности.
• Высокая поверхностная плотность: Обеспечивает превосходное качество фильтрации при минимальной толщине полотна.
• Эффективная регенерация: Низкий коэффициент трения волокон Ф-4 предотвращает налипание липкой, влажной или склонной к цементации пыли. Осадок легко сбрасывается при импульсной продувке.
• 3. технические характеристики

Параметр	Значение	Примечание / Условия
Состав волокна	100% Фторопласт-4 (PTFE)	Без посторонних примесей и связующих
Толщина материала	1,0 – 2,0 мм	Номинальная (образец: 1,26 мм)
Объемная плотность	1,2 -1.4 г/см³	Номинальная (образец 1,32 г/см3)
Поверхностная плотность	1660 – 1700 г/м²	Соответствует 0,17 г/см²
Мин .Тонкость фильтрации	5 мкм	Номинальная степень удержания частиц
Воздухопроницаемость	15 – 35 л/дм²·мин	При дифференциальном давлении \(\Delta p\) = 200 Па
Рабочая температура	от -200 до +260 °C	Пиковая нагрузка: до +280 °C
Термическая усадка	менее 1,5%	При температуре +260 °C (в течение 2 часов)
Разрывная нагрузка	18-22 МПа	Номинальная (образец 21.3 МПа)

4. Рекомендации по изготовлению фильтровальных мешков

Для обеспечения надежности швов и сохранения всех преимуществ материала Ф-4 при пошиве необходимо соблюдать следующие технологические правила:

• Швейные нитки: Использовать исключительно нити из 100% ПТФЭ. Использование лавсановых, капроновых или полиэфирных нитей приведет к разрушению швов при высокой температуре или в агрессивной среде.
• Тип шва: Рекомендуется выполнять прочный трехниточный или четырехниточный замок (цепной шов). Шаг иглы должен минимизировать перфорацию полотна во избежание проскока пыли через игольные отверстия.
• Герметизация швов: При жестких требованиях к чистоте выхлопа швы дополнительно герметизируют ПТФЭ-СКЛ лентой.
• Элементы крепления: Вшиваемые уплотнительные кольца манжеты (пружинные контакты) должны быть изготовлены из нержавеющей стали или фторопласта-Ф-4.

Области применения

1. Металлургия и литейное производство
2. Химическая и нефтехимическая промышленность
3. Энергетика и мусоросжигание
4. Производство строительных материалов
5. Фармацевтика и пищевая промышленность
6. Горячая фильтрация масел: очистка растительных и технических масел при высоких температура

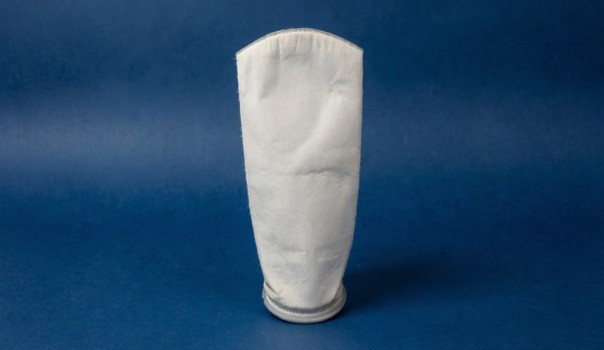

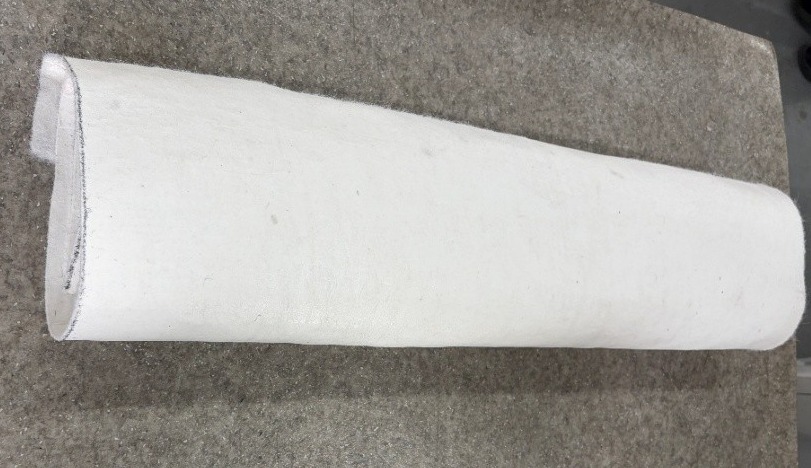

На фото фильтр-мешок и фетр для пошива мешков из волокон Ф-4:

Возможно изготовление мешков по чертежам Заказчика и в антистатическом исполнении (с углеволокнами)
