Высокопрочный, самоармированный полимерный композит на основе Ф-4 (ПТФЭ)
Описание материала
Инновационный однокомпонентный композит, созданный на базе 100% политетрафторэтилена. Уникальная структура формируется за счёт самоармирования: активированные коронным разрядом фторопластовые волокна (иглопробивной каркас) интегрированы в монолитную матрицу из спечённой дисперсии Ф-4Д. Спекание под давлением обеспечивает полное закрытие пор, создавая плотный, непроницаемый материал, который сохраняет все преимущества чистого ПТФЭ, но радикально превосходит его по стойкости к холодной текучести, прочности на сжатие и усталостной долговечности в сочетании с высокой эластичностью.
- 100% химически чистый ПТФЭ — без инородных наполнителей, связующих или модификаторов. Работает в условиях особо агрессивных сред.
- Предназначен для ответственных уплотнительных узлов, где критичны герметичность, стойкость к ползучести при сжатии и работа при высоких и низких температурах в агрессивных средах.
- Используется для сальниковых набивок различного профиля (в том числе при необходимости с добавлением волокон и других полимеров).
Ключевые преимущества
| Преимущество | Практическая ценность для уплотнений |
|---|---|
| Устойчивость к холодной текучести | Остаточная деформация при сжатии снижена в 3–5 раз по сравнению с литым Ф-4. Набивка не «выдавливается» в зазор, не теряет упругость со временем. |
| Высокая прочность на сжатие и разрыв | Выдерживает циклические нагрузки и пульсации давления без растрескивания и расслоения. |
| Монолитная непористая структура | Нулевая проницаемость для жидкостей и газов. Исключает капиллярные утечки через тело набивки. |
| Идентичный КТР фаз | Отсутствие внутренних напряжений при термоциклировании (–200…+260 °С). Нет отслоений, микротрещин, коробления. |
| Низкий коэффициент трения + антиадгезия | Минимальный износ штока/вала, отсутствие залипания, лёгкая замена при ТО. |
| Экологичность и безопасность | Полностью инертен, не выделяет летучих веществ. Соответствует требованиям пищевой и фармацевтической промышленности. |
Физико-механические характеристики
(Типовые значения. Точные параметры фиксируются в паспорте на партию)
| Параметр | Значение |
|---|---|
| Плотность, г/см³ | 2.05 – 2.15 |
| Прочность при разрыве, МПа | 25 – 35 |
| Относительное удлинение при разрыве, % | 200 – 300 |
| Прочность на сжатие (10% деф.), МПа | 12 – 18 |
| Остаточная деформация при сжатии (24 ч / 177 °С), % | <8% |
| Коэффициент трения (сталь/сталь, сухое), μ | 0.05 – 0.10 |
| Твёрдость по Шору А | 55 – 65 |
| Водопоглощение (24 ч), % | <0.01 |
| Диэлектрическая проницаемость (1 МГц) | 2.0 – 2.1 |
| Рабочая температура, °С | –200 … +260 |
Сравнение с прессованным Ф-4: ползучесть при сжатии снижена на 60–75%, начало текучести при сжатии выше на 30–50%.
Области применения (уплотнительная техника)
| Узел / Система | Почему этот материал оптимален |
|---|---|
| Сальниковые набивки для насосов (химические, пищевые, фармацевтические) | Не вымывается агрессивными средами, не теряет упругость при длительной работе, совместим с чистыми продуктами. |
| Уплотнения штоков и плунжеров в арматуре, дозаторах, компрессорах | Устойчив к ползучести под статическим давлением, не требует частой подтяжки сальника. |
| Фланцевые прокладки высокого давления (до 10–15 МПа) | Монолитная структура исключает протечки через тело прокладки; выдерживает термоциклирование без «релаксации» затяжки. |
| Седла клапанов, опорные кольца | Высокая износостойкость при циклическом контакте, низкий коэффициент трения — увеличение ресурса пары «седло-затвор». |
| Криогенные и паровые уплотнения | Сохраняет эластичность при –200 °С, не деградирует при +260 °С. Не боится конденсата, заморозки, перегрева. |
| Уплотнения мешалок и реакторов | Химическая инертность + стойкость к вибрационным нагрузкам. Не загрязняет продукт частицами наполнителя. |
Рекомендации по монтажу и эксплуатации
- Нарезка стренг: использовать острые гильотинные ножи или термонож (150–200 °С). Избегать рваных кромок — они снижают герметичность стыка.
- Формовка колец: стыковать под углом 45°, при необходимости прогреть стык до 200–250 °С и слегка обжать для диффузии поверхностных слоёв.
- Установка: укладывать с равномерным смещением стыков. Первоначальная затяжка — на 20–30% сильнее расчётной с последующей подтяжкой через 2–4 часа работы.
- Совместимость: полностью совместим со всеми средами, к которым стоек чистый ПТФЭ. Не применять с расплавами щелочных металлов, элементарным фтором, трёхфтористым хлором при T > 200 °С.
- Хранение: в сухом помещении, без прямого УФ-излучения. Срок хранения не ограничен.
Эксплуатационные пределы
| Параметр | Значение | Примечание |
|---|---|---|
| Макс. рабочее давление | до 15 МПа | Зависит от зазора в уплотнительном узле. При зазоре > 0,2 мм рекомендуется антиэкструзионное кольцо. |
| Скорость скольжения | до 2,0 м/с | При более высоких скоростях возможен перегрев; требуется контроль температуры. |
| Температура | –200 … +260 °С | Кратковременно до +280 °С допустимо. |
| Абразивные среды | Не рекомендуется | Требуется композит с наполнением. |
Формы поставки

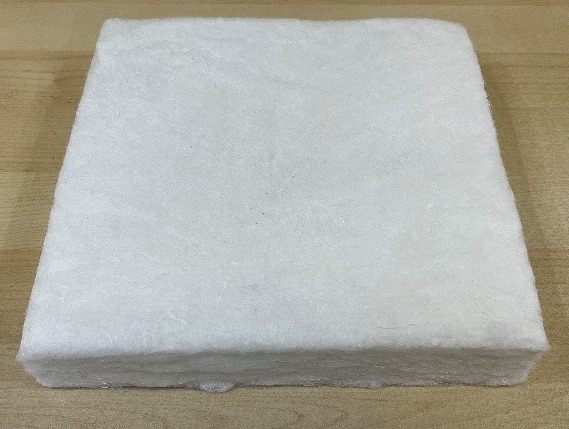

- Листы: размеры и толщина по согласованию с заказчиком

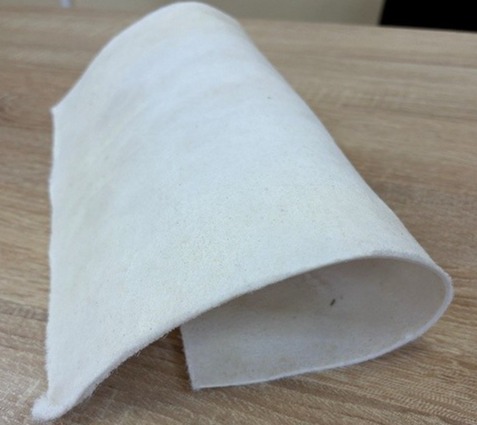

- Ленты: ширина 10–100 мм, толщина 0.5–7 мм
- Готовые стренги для набивок: сечение от 2×2 мм до 14×14 мм
- Прессованные кольца под заказ (по чертежам заказчика)
Примечания
- Материал является самоармированным полимерным композитом и не содержит инородных наполнителей, связующих или пластификаторов.
- Все указанные характеристики являются репрезентативными. Точные значения фиксируются в паспорте качества.
- Возможна сертификация по требованиям пищевой, фармацевтической и атомной промышленности.
