Изготовление беспористых заготовок из политетрафторэтилена (Ф-4)

Физико-химические причины, технологические ограничения и последствия для эксплуатации микропористого фторопласта Ф-4

Пористость фторопласта-4 – не брак, а следствие фундаментальных физико-химических свойств полимера и особенностей его переработки.

Фактор	Механизм образования пор	Влияние на структуру
Сверхвысокая вязкость расплава	При 360–380 °С ПТФЭ не переходит в состояние текучести, как обычные термопласты. Его вязкость составляет >10¹⁰ Па·с. Расплав не «течёт», а спекается за счёт медленной межчастичной диффузии и слияния аморфных фаз.	Высокая вязкость препятствует полному закрытию межчастичных зазоров даже при длительной выдержке.
Морфология исходного порошка	ПТФЭ получают в виде агломератов первичных частиц (10–50 мкм). При холодном прессовании частицы упаковываются с сохранением межзёрённых пустот.	В «зелёной» заготовке пористость достигает 15–25%. При спекании она уменьшается, но не исчезает полностью.
Усадка при кристаллизации	При охлаждении ниже 327 °С происходит кристаллизация с объёмным сжатием 15–25 %. Если материал не зафиксирован внешним давлением, возникают усадочные раковины и микропустоты.	Внутренние напряжения → коробление, трещины, нестабильность размеров после обработки.
Захваченный воздух и летучие компоненты	Воздух из межчастичного пространства, адсорбированная влага и следы технологических сред не успевают удалиться при стандартном нагреве.	Формируются закрытые и сквозные поры, которые становятся каналами диффузии газов.
Анизотропия уплотнения	При одностороннем прессовании давление передаётся неравномерно: у пуансона плотность максимальна, у дна матрицы — минимальна. Разница может достигать 15–20 %.	Зоны пониженной плотности становятся «слабыми местами» с повышенной пористостью и проницаемостью.

Почему пористость во многих случаях критична для применения?

Область применения	Последствия наличия пор
Высокий вакуум (<10⁻⁵ Па)	Сквозные поры работают как микрокапилляры → утечки, дегазация, невозможность достижения рабочего вакуума.
Химическая аппаратура	Агрессивные газы/жидкости проникают по порам → подпиточная коррозия контактирующих металлов, набухание, ускоренное старение.
Барьерные мембраны и фильтры	Неконтролируемая проницаемость → потеря селективности, проскок целевых сред, брак продукции.
Подшипники и уплотнения под давлением	Поры снижают несущую способность, ускоряют износ, вызывают «выдавливание» материала в зазоры.
ВЧ/СВЧ электроника	Микрополости снижают электрическую прочность, повышают диэлектрические потери, вызывают пробой при высоких частотах.
Прецизионная механика	Усадка 0,5–1,5 % после обработки → нестабильность размеров, необходимость дополнительных допусков, рост себестоимости.

Обычный Ф-4 (ПТФЭ) обладает избирательной проницаемостью

Из-за своей микропористой структуры обусловленной технологией переработки и особенностей диффузии он может пропускать:

• Легкие газы:
  • Гелий — через технологические поры и дефекты и через саму полимерную матрицу
  • Водород — отлично диффундирует сквозь фторопласт
  • Азот и кислород — в меньшей степени
• Агрессивные газы:
  • Хлор, HCl
  • Диоксид азота
• Пары воды
• Органические растворители
• Жидкости под давлением

Важно понимать разницу: если гелий проходит сквозь материал из-за своего малого размера молекулы (диффузия), то другие вещества чаще проходят из-за технологических дефектов (сквозные микропоры).

Сравнение методов получения «беспористого» Ф-4

Метод	Давление	Пористость	Сложность	Себестоимость	Применимость
Свободное спекание	Атмосферное	0.5–2.0%	Низкая	Низкая	Не подходит
Мелкодисперсный порошок	Атмосферное	0.3–0.5%	Средняя	Средняя	Ограничено
Двойное прессование	100–300 атм	0.2–0.4%	Высокая	Высокая	Нестабильно
Гидропрессование	100–200 атм	0.2–0.4%	Средняя	Средняя	Лучший результат

Из сравнительного анализа видно, что применяемые методы не позволяют значительно уменьшить микропористость заготовок.

Получение беспористого фторопласта путем гидростатического сжатия и спекания под давлением

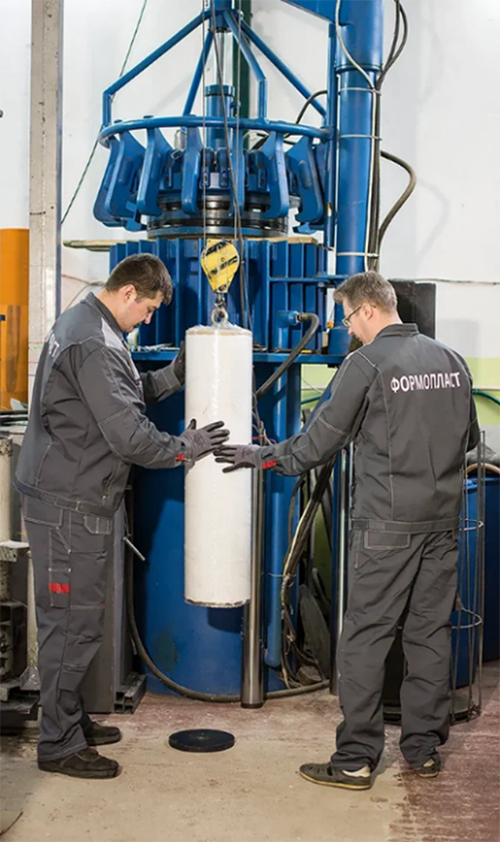

На фото гидростатическое сжатие порошков фторопласта.

Суть технологии

Этап	Параметры	Назначение
Активация порошка Ф-4	Коронный разряд / химическая активация	Создание активных центров
Гидростатическое компактирование	100–300 атм	Равномерное уплотнение
Спекание под давлением	360–380 °С	Закрытие пор
Охлаждение	Под давлением	Стабилизация

Поставка

Параметр	Значение
Формы	Плиты, прутки, кольца, трубы
Упаковка	Полиэтилен + защита
Хранение	10–30 °С
Маркировка	Ф-4-КР-Г / Ф-4-НН-Г

Данный информационный материал носит справочный характер. Для получения протокола испытаний конкретной партии обращайтесь в отдел сопровождения.
